碳纖維導熱墊片：醫療設備散熱背后的隱形守護者

走進醫院，你很少會注意到那些靜靜運轉的設備——磁共振機、CT掃描儀、呼吸機、監護儀。它們?nèi)找共煌＃瑓s在悄無聲息中處理著海量數據，維持著生命的希望。但有一個問題，始終困擾著這些設備的工程師：熱量。

當一臺MRI的梯度放大器連續工作數小時，當呼吸機的主控芯片在高負載下運行一整天，熱量就在狹小的機箱里慢慢堆積。溫度升高，電子元件加速老化；溫度過高，設備自動降頻甚至停機。在普通消費電子產品里，這或許只是重啟一下的問題；但在醫療設備中，這意味著檢查中斷、手術延期，甚至危及患者安全。

解決這個問題的關鍵，往往不是一顆更快的處理器，而是一片不起眼的材料——碳纖維導熱墊片。

為什么醫療設備越來越“怕熱”

過去，醫療設備體積大、內部空間充裕，散熱不是主要矛盾。但如今，便攜超聲、移動呼吸機、智能監護儀等設備越做越小，而內部芯片的功耗卻越來越高。一塊FPGA芯片在高頻開關時，熱流密度可以輕松超過幾十瓦每平方厘米。熱量來不及散開，局部溫度迅速攀升，信號時序漂移、邏輯錯誤接踵而至。

傳統上，工程師們用導熱硅脂來填充芯片與散熱器之間的微小間隙。硅脂初始熱阻低，價格便宜，是很多設計的第一選擇。但硅脂有一個致命的弱點：它會老化。長期高溫下，硅油揮發，硅脂干涸，變成一層硬邦邦的粉末；在振動環境中，硅脂還可能被擠出接觸面，形成空氣間隙。結果就是，設備用了一兩年后，散熱能力大幅下降，故障率上升。

而對于醫院來說，設備停機維修的成本遠不止換一塊墊片那么簡單——它意味著檢查預約被取消、患者需要重新排隊、甚至手術被迫中斷。

碳纖維墊片的獨特價值

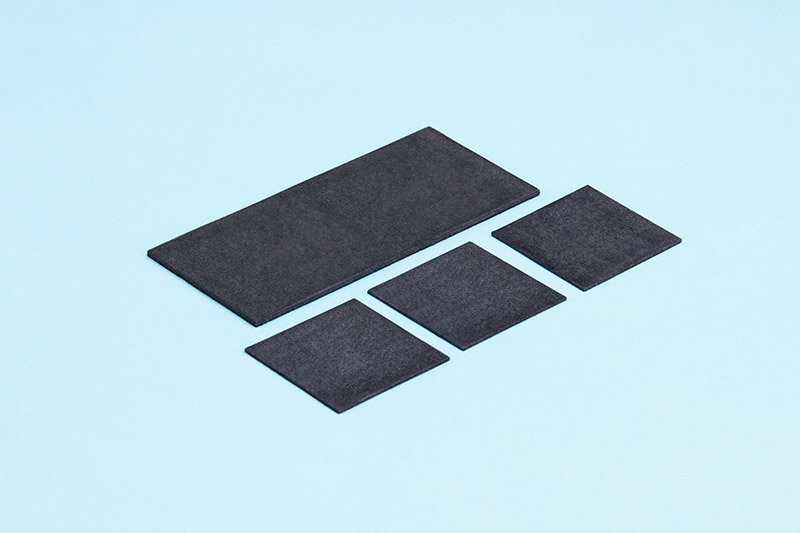

碳纖維導熱墊片看起來只是一張黑色的軟片，厚度通常在半毫米到兩毫米之間。但它的內部結構決定了它比硅脂更“聰明”。

首先，碳纖維沿軸向的導熱能力極強，可達數百甚至上千W/m·K。通過將碳纖維定向排布，墊片在平面方向上的導熱系數可以做到600 W/m·K以上，熱量從芯片中心向四周快速擴散，而不是像硅脂那樣單純依賴厚度方向傳導。這就好比從一條狹窄的單車道，拓寬成了寬闊的高速公路網。

其次，碳纖維墊片是固態彈性體。它不會流動、不會干涸、不會泵出。在振動、熱循環等惡劣條件下，它依然保持穩定的厚度和接觸壓力。一次安裝，可以伴隨設備整個生命周期，無需定期更換。這對于24小時連續運行的呼吸機、監護儀來說，是巨大的可靠性提升。

此外，碳纖維墊片還具備電絕緣和一定的電磁屏蔽能力。在MRI、CT等成像設備中，電磁干擾會直接影響圖像質量。碳纖維墊片在導熱的同時，能夠幫助抑制干擾信號，保證診斷的準確性。

在醫院里真實發生的故事

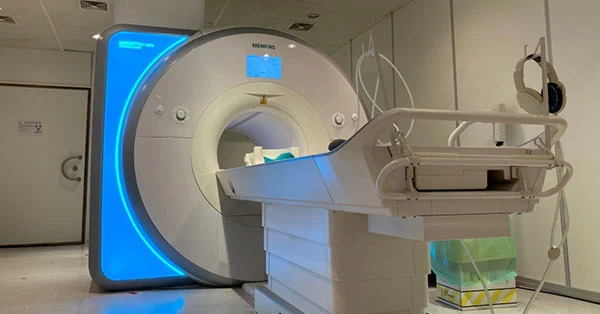

一家大型醫院曾反映，他們的幾臺MRI設備在使用兩年后頻繁出現梯度放大器過熱報警，每次維修都需要更換導熱硅脂，耗時數小時，還要重新校準設備。后來，他們將硅脂替換為碳纖維導熱墊片，同樣兩年過去，沒有再出現過熱報警。維修工程師說，換一次墊片，比換十次硅脂還省心。

另一個案例是某品牌的急救呼吸機。早期版本使用導熱硅脂，在野外急救車的高頻振動環境中，硅脂很快遷移，導致主板過熱保護。改用了碳纖維墊片后，問題徹底解決。醫生們不用再擔心設備在關鍵時刻“掉鏈子”。

這些案例說明，在醫療設備中，導熱材料的選擇不是性能參數的簡單對比，而是長期可靠性的戰略決策。

選型和安裝時需要注意什么

如果你正在設計或采購醫療設備，考慮使用碳纖維導熱墊片時，有幾個要點值得留意。

導熱性能是最直觀的指標，但不要只看數值。要關注面內導熱系數和熱阻的綜合表現。同樣重要的還有壓縮率：墊片在安裝時需要被壓縮10%-20%才能達到最佳接觸效果。太松有空隙，太緊可能損傷芯片。

電絕緣性對于醫療設備尤為關鍵。碳纖維本身導電，但好的墊片會通過樹脂充分包裹纖維，確保表面絕緣。采購時應要求供應商提供介電強度測試報告。

生物相容性也是一個容易被忽略的維度。如果墊片可能接觸操作者或患者（例如手持設備的外殼附近），需要確認材料是否通過相關醫療標準認證。

安裝時，表面清潔是第一步。任何灰塵、油污甚至指紋都會顯著增加接觸熱阻。使用99%異丙醇擦拭，待完全干燥后再貼裝。鎖緊螺絲時采用對角順序、均勻施壓，有條件的話用扭矩螺絲刀控制力度。如果墊片帶有背膠，貼裝后應靜置24小時或適當加熱固化，避免過早通電。

最后，別忘了驗證。用熱成像儀觀察工作狀態下的溫度分布，確認沒有異常熱點。這一步雖然簡單，卻能避免很多潛在的故障。

碳纖維導熱墊片，不是什么黑科技，也不是什么奢侈品。它只是一片在正確的地方、用正確的方式安裝的導熱材料。但當它被用在MRI的控制柜里、用在呼吸機的主板上、用在監護儀的電源模塊中，它就不再只是一片墊片——它是一道防線，是設備穩定運行的保障，是患者安全的無形守護者。
