高功率LED散熱新思路：相變材料如何穩住熱沖擊？

高功率LED散熱新思路：相變材料如何穩住熱沖擊？

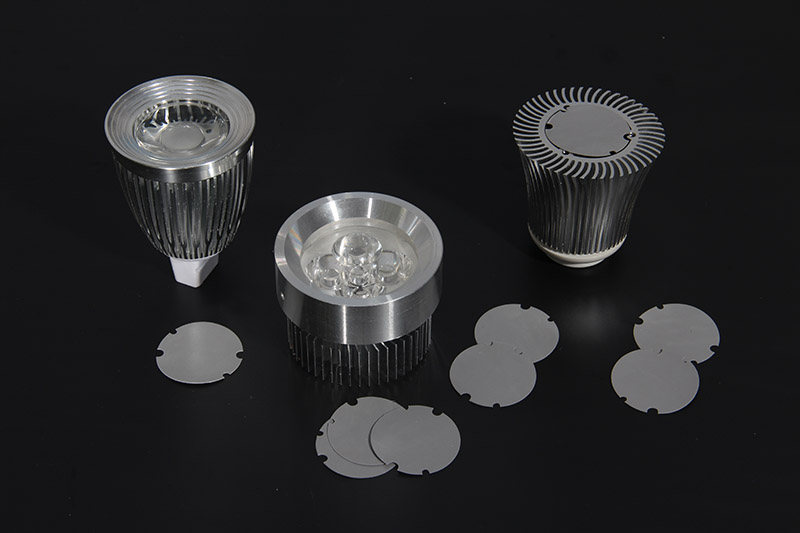

在高功率LED應用中，亮度越做越高，熱量也來得越來越猛。傳統散熱片在面對持續高負荷時尚可應付，但一旦出現密集的熱沖擊或間歇性大功率運行，結溫就容易失控，導致光衰加速、色溫漂移，甚至引發批量售后問題。越來越多的工程師意識到：?jiǎn)渭兛俊坝矀鲗?dǎo)”已經不夠，導熱相變材料正在成為高功率LED熱管理的關鍵補充。

一、高功率LED發熱的三個“隱形殺手”

要解決過熱問題，首先得看清熱量從哪兒來、又卡在哪兒。

1. 熱失控：結溫升高引發的惡性循環

LED芯片的結溫一旦超過設計閾值，漏電流會顯著增加，進一步推高溫度，形成熱失控。結果就是半導體層提前老化，光通維持率快速下降。導熱相變材料之所以有效，是因?yàn)樗茉跓釠_擊到來時吸收大量潛熱，延緩結溫飆升，為熱量向外傳遞爭取時間。

2. 界面材料：最容易忽視的導熱瓶頸

熱量從芯片到散熱器，必須經過導熱界面材料（TIM）。如果TIM的導熱系數偏低、填充不充分，或者表面接觸存在微間隙，就會形成高熱阻，局部溫度迅速升高。盛元在為客戶設計散熱方案時，始終強調界面材料的匹配——壓力、表面光潔度、材料硬度等因素都會影響最終傳熱效率。

3. PCB與散熱器設計：結構決定上限

很多LED模組的熱失控，根源在于PCB設計。銅箔厚度不足、導熱孔數量不夠、基板材料選擇不當，都會讓熱量無法有效橫向擴散。即使外掛再大的散熱器，也只能“堵在門口”。正確的做法是將散熱路徑整體考量，并結合實際負載驗證，這正是導熱相變材料能夠發揮作用的先決條件。

二、導熱相變材料的基本原理：用“融化”來吸收熱量

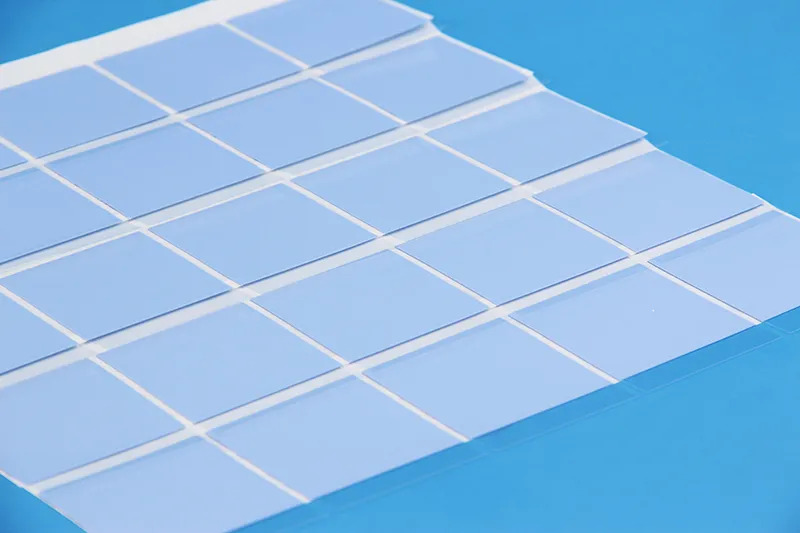

導熱相變材料（Phase Change Material, PCM）的核心能力，聽起來并不復雜：它在固態變?yōu)橐簯B(tài)的過程中會吸收大量熱量，而自身溫度幾乎保持不變。這一特性被稱為潛熱吸收。

你可以把它理解成一個熱量的“蓄水池”。當LED短時間高功率運行時，熱量迅速涌入，PCM通過熔化把能量“存”起來，避免結溫瞬時沖高；當功率回落、散熱器能夠把熱量帶走時，PCM再重新凝固，恢復下一次的吸熱能力。

當然，PCM的導熱系數通常不如金屬。因此在實際產品中，盛元等專業廠商往往采用復合結構：金屬部件負責快速導熱，PCM負責緩沖熱沖擊，兩者結合才能實現理想的熱管理效果。

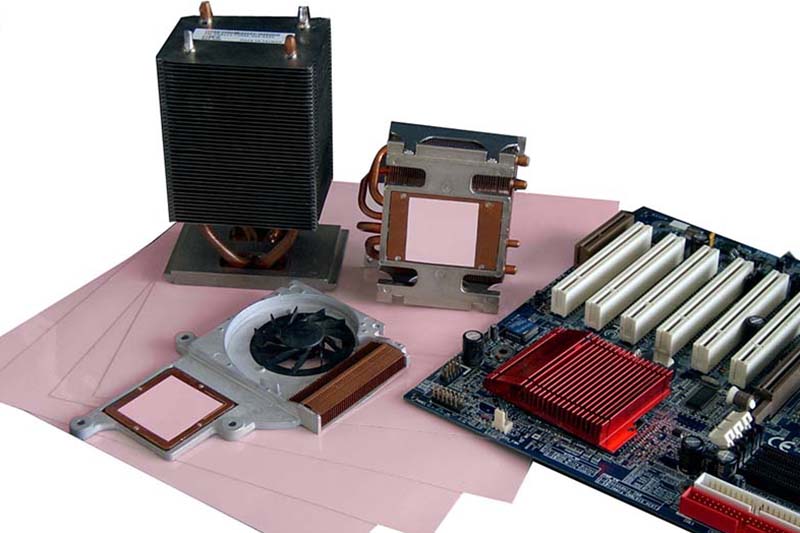

三、相變散熱 vs. 傳統散熱片：不是替代，而是互補

傳統散熱片依賴熱傳導和對流，在持續穩定的發熱工況下表現成熟可靠。但它有一個明顯的短板——對突發性熱尖峰的響應偏慢。當熱量短時間內大量產生時，散熱片需要一定時間才能建立穩定溫差，而這恰恰是LED結溫最容易超標的窗口期。

導熱相變材料則正好彌補這一不足。它不靠風扇、不靠振動，完全通過材料自身的相變過程來“平抑峰值”。在空間緊湊、負荷間歇波動的應用中（例如汽車大燈、舞臺照明、戶外投光燈），PCM的優勢尤為突出。

需要強調的是，兩者并非對立關系。成熟的設計往往將PCM與散熱片結合使用：散熱片負責常態散熱，PCM負責吸收瞬態熱浪，從而在不大幅增加體積的前提下提升系統的熱可靠性。

四、工程實戰：如何正確應用導熱相變材料？

相變散熱不是“貼上就能見效”的技術，以下幾個環節決定成敗。

1. 表面處理與材料匹配

PCM與散熱界面之間的貼合質量直接影響導熱效果。安裝前必須徹底清潔表面，去除油污和氧化層。鋁基材與銅基材的表面處理方式略有不同，適當控制粗糙度有助于PCM附著——并非越光滑越好。

2. 厚度控制：過厚或過薄都不行

PCM層的厚度需要精確控制。以典型的高功率LED模組為例：

   · 芯片區域建議厚度約0.15 mm，對應熱阻約0.12°C/W；

  · MCPCB區域約0.20 mm，熱阻約0.15°C/W；

  · 散熱器結合面約0.25 mm，熱阻約0.18°C/W。

  · 太厚會增加熱阻，太薄則儲熱能力不足。盛元在實際項目中通常借助專用治具或絲網工藝來保證厚度均勻性。

3. 安裝后必須驗證

無論計算多么嚴謹，最終都要用實測數據說話。建議在額定電流下運行LED模組，使用熱成像儀或熱電偶監測結溫變化。對比安裝PCM前后的溫度曲線，如果峰值結溫明顯下降且波動收窄，說明散熱方案有效；否則需要排查厚度、接觸或材料熔點是否匹配。

五、選好PCM：關鍵參數不是越多越好

市面上的相變材料種類繁多，從蠟基到鹽水合物，性能差異很大。選型時重點關注以下四點：

  · 熔點溫度：應略高于LED正常工作時的結溫，確保在熱沖擊到來時恰好啟動吸熱。

  · 潛熱容量：決定單位質量能吸收多少熱量，直接影響緩沖時間。

  · 長期循環穩定性：反復固液相變后，性能是否衰減？這是區分專業產品和廉價材料的重要指標。

  · 封裝與兼容性：PCM在液態時不能泄漏，且不能與鋁、銅等材料發生腐蝕反應。

盛元在新材料研發中始終遵循一條原則：可靠性優于好看的參數。在高功率LED這種對壽命和穩定性要求極高的場景中，這點尤為重要。

熱管理從來不是單一器件能解決的問題。高功率LED的散熱挑戰，本質上是如何應對“熱量尖峰”的工程難題。導熱相變材料提供了一種被驗證可行的思路：不跟熱量硬碰硬，而是用相變過程把它“緩下來、存起來、慢慢放出去”。
