氮化硼導熱墊片：為光伏逆變器提供可靠散熱與絕緣方案

光伏逆變器是太陽能發電系統的核心設備，負責將光伏組件產生的直流電轉換為交流電并入電網或供負載使用。IGBT和MOSFET等功率開關器件在工作時會產生大量熱量，若散熱不及時，結溫過高會顯著縮短器件壽命，甚至引發整機失效。

與一般電力電子設備不同，光伏逆變器面臨獨特的熱管理挑戰。首先，逆變器的工作周期與太陽輻照度同步，每天經歷從清晨啟動到正午滿載再到夜間停機的一次完整熱循環，這種日循環模式持續20年以上，對熱界面材料的長期穩定性提出苛刻要求。其次，屋頂或地面安裝的逆變器機柜直接暴露于陽光下，內部環境溫度可達70~85°C，環境與結溫之間的溫差被大幅壓縮。此外，組串式逆變器直流輸入電壓通常在600~1500V，要求導熱界面材料同時承擔可靠的電氣絕緣功能。

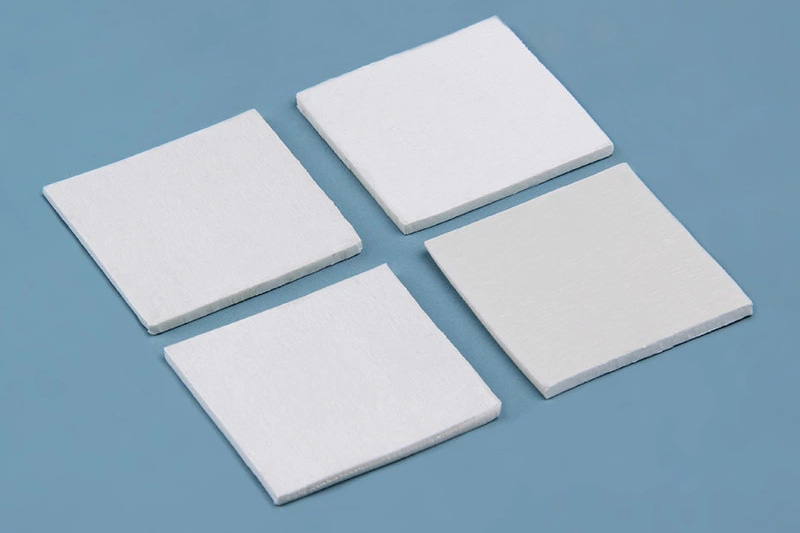

氮化硼導熱墊片通過將六方氮化硼（h-BN）陶瓷填料與聚合物基體復合，在實現16 W/m·K導熱系數的同時保持>6 kV/mm的介電強度，已在光伏逆變器功率模塊中得到批量驗證。

一、光伏逆變器散熱材料的對比

當前應用于光伏逆變器的導熱界面材料主要有四類，各有優劣。

導熱膏通過填充微觀界面間隙降低接觸熱阻。在逆變器中應用時需薄涂均勻、夾緊后擠去過量膏體。其優勢在于可形成超薄界面，但長期熱循環中的泵出和干涸現象是主要短板。

相變材料初始為固態，達到熔融溫度后軟化潤濕界面，冷卻后重新凝固。其相變過程有助于吸收熱沖擊，適合中等熱流密度的逆變器模塊。但在每日循環的熱應力下，長期性能衰減需重點關注。

石墨片利用碳材料的高面內導熱系數實現快速橫向熱擴散。在逆變器設計中可用于將IGBT模塊的局部熱點熱量均勻鋪開，但需搭配額外的絕緣層配合使用，增加了系統復雜性和界面數量。

氮化硼導熱墊片以六方氮化硼為導熱填料，在聚合物基體中形成連續導熱網絡。一層材料同時提供導熱路徑和高壓絕緣屏障，且固態片材結構在長期熱循環中保持穩定。

二、氮化硼導熱墊片在光伏逆變器中的五大優勢

1. 高導熱性，降低結溫

氮化硼墊片通過填料網絡形成的導熱通道，將功率模塊產生的熱量快速傳遞至散熱器。相比普通玻纖增強墊片，可將IGBT結溫降低10~15°C。

2. 高介電強度，保障高壓安全

光伏逆變器直流母線電壓可達600~1500V，對絕緣材料有嚴格要求。氮化硼墊片在1mm厚度下介電強度>6 kV AC，體積電阻率>1013 Ω·cm，可在功率模塊基板（直流母線電位）與接地散熱器之間提供可靠隔離，且無需額外絕緣薄膜。

3. 壓縮貼合，適應不平整表面

氮化硼墊片在30~70psi安裝壓力下可實現20%~40% 的壓縮形變，適應模塊基板和散熱器表面的微觀不平整（Ra 0.8~3.2μm），將界面氣隙面積從干接觸的>40% 降至<5% ，消除氣隙帶來的0.2~0.5°C·cm2/W附加界面熱阻。

4. 寬溫域穩定，適應戶外晝夜變化

光伏逆變器的工作溫度范圍涵蓋沙漠地區冬季的低溫與正午日照下的高溫。氮化硼墊片在-40°C~150°C的全溫域范圍內保持穩定的導熱性能和介電強度。在1000次熱循環（-40°C~150°C）后，熱阻抗變化<3% 。這對每日經歷一次完整熱循環的光伏逆變器具有直接意義。

5. 長期可靠，匹配20年設計壽命

氮化硼墊片不含揮發性組分，固態結構在長期使用中不發生泵出、干涸或遷移。125°C下1000小時老化后，重量損失<0.1% ，導熱性能和介電強度保持穩定。這使光伏逆變器在全生命周期內無需對熱界面材料進行維護或更換。

三、光伏逆變器散熱的三層路徑

界面層：氮化硼墊片直接貼附于IGBT模塊基板與散熱器之間，通過60~80% 的氮化硼填料含量形成導熱網絡。填料粒徑分布采用雙峰設計以?xún)?yōu)化堆積密度，壓制方向取向有助于提升垂直導熱系數。

中間層：墊片本身作為剛性模塊基板與散熱器表面之間的機械緩沖層。其壓縮性可吸收50~100μm的平面度公差和熱膨脹失配，避免應力傳遞至焊料層。盛恩提供厚度0.2~5.0mm、公差±0.1mm的定制模切墊片。

散熱器耦合層：墊片與散熱器之間的接觸質量取決于三個因素——接觸壓力目標200~300kPa、安裝面平面度<50μm、采用對角交叉擰緊方式逐步施加扭矩。

四、安裝與質量要點

表面清潔是確保低熱阻的基礎。用99%以上純度異丙醇和無塵布徹底清潔模塊基板和散熱器安裝面，去除油污、氧化層和加工碎屑。清潔后應盡快完成墊片貼裝。

對準貼裝時，墊片中心應對準功率模塊芯片區域。對于多芯片模塊，可采用覆蓋整個基板的單片墊片或逐芯片獨立墊片。

壓力均勻性對界面接觸質量至關重要。扭矩偏差可能導致局部接觸不良或過度壓縮，應使用扭矩扳手并按交叉順序逐步施加夾緊力。

光伏逆變器的可靠性直接關系到光伏電站的發電收益和運營成本。氮化硼導熱墊片通過高導熱、高絕緣、長期穩定的綜合優勢，為功率模塊提供了一條兼顧性能與壽命的散熱路徑。它不是一種“臨時方案”或“可選項”，而是支撐逆變器20~25年設計壽命的工程基礎。

東莞市盛元新材料科技有限公司（品牌：盛恩）提供厚度0.5~5.0mm、垂直取向?qū)嵯禂?shù)16 W/m·K的氮化硼導熱墊片產品，支持模切、背膠和自動化貼裝等定制加工。如果您正在為光伏逆變器或同類電力電子設備的散熱與絕緣問題尋找可靠的解決方案，歡迎聯系盛元科技獲取技術資料與測試樣品。
