遏制熱失控：新能源汽車專用絕緣片

遏制熱失控：新能源汽車專用絕緣片

隨著全球電動汽車銷量在2023年突破1400萬輛，電池系統的安全性從未像今天這樣受到關注。在高壓、高能量密度的電池包內部，一個小小的絕緣失效，就可能引發連鎖反應——熱失控。它像多米諾骨牌一樣，一個電芯過熱，相鄰的電芯相繼被點燃，最終整包起火，甚至危及生命。

而新能源汽車專用絕緣片，正是為了阻止這場“多米諾效應”而生的關鍵材料。它不是普通薄膜的簡單升級，而是針對電動汽車的高壓、高溫、振動、潮濕等嚴苛工況專門設計的多層復合結構。本文將從熱管理、電氣絕緣、阻燃性能、輕量化設計以及實際應用等角度，系統介紹這一材料如何守護電池系統的長期安全。

一、專用絕緣片面臨的四大挑戰

新能源汽車的動力電池和電力電子系統，對絕緣材料提出了遠超傳統工業品的要求。

首先是熱管理。電芯在快充、大電流放電或高溫環境下，局部溫度可能迅速攀升至150°C甚至更高。絕緣片必須在這樣的溫度下保持結構穩定，同時具備一定的導熱能力，幫助熱量擴散，避免熱量積聚。

其次是高壓絕緣。整車電壓平臺從400V向800V甚至更高演進，絕緣片需要承受持續的直流高壓以及瞬時的電壓尖峰。介電強度不足，可能導致漏電甚至擊穿，威脅乘員安全。

第三是阻燃安全。一旦熱失控發生，材料自身不能成為助燃劑。UL 94 V-0等級是基本要求——材料在離開火源后應在數秒內自行熄滅，且不產生滴落燃燒物。

第四是輕量化與機械強度。每增加一克重量，都會影響續航里程。絕緣片要在很薄的厚度（通常0.2-1.0mm）內，同時具備抗穿刺、抗撕裂、抗振動的機械性能。

普通的標準薄膜，往往只能滿足其中一兩項，而新能源汽車專用絕緣片，則是在這四個維度上同時達到嚴苛標準的工程復合材料。

二、核心性能解析：導熱、絕緣、阻燃與輕薄

1. 導熱與耐溫的平衡

專用絕緣片通常采用聚酰亞胺（PI）薄膜、芳綸紙、云母紙等作為基材，并通過陶瓷填料（如氮化硼、氧化鋁）來調節導熱系數。典型值在1.5 W/m·K左右，雖然遠低于金屬或石墨，但對于絕緣材料而言已屬較高水平。更重要的是，它能在150°C連續使用溫度下保持性能穩定，短時耐受200°C的高溫。

這樣的特性，使得絕緣片可以貼在電芯之間或模組側板上，既防止相鄰電芯的熱傳遞，又將電芯產生的熱量導向冷卻板，實現“阻隔”與“疏導”的平衡。

2. 高壓絕緣與介電強度

按照ASTM D149或IEC 60243標準測試，新能源汽車專用絕緣片的介電強度通常可達15-20 kV/mm以上。對于厚度0.3mm的材料，這意味著能承受4500-6000V的直流電壓，遠超800V系統的安全裕度。

在逆變器、DC-DC轉換器、電機控制器等高壓組件中，絕緣片被用于母線排的隔離、功率模塊與散熱器之間的絕緣、以及控制板的防護。它的低漏電流和抗電弧特性，能夠有效防止碳化通道的形成，避免長期高壓下的漸進式擊穿。

3. UL 94 V-0阻燃等級

阻燃不是“不易燃”，而是“一旦離開火源快速自熄”。UL 94 V-0要求材料在兩次垂直燃燒測試中，每次余焰時間不超過10秒，且無燃燒滴落物。

新能源汽車專用絕緣片通過添加阻燃劑或選用本征阻燃的聚合物（如聚酰亞胺、云母），達到這一等級。在電池包發生熱失控的極端情況下，絕緣片不會助長火勢，為乘客逃生和消防處置爭取寶貴時間。

4. 輕量化與機械強度

得益于薄膜基材和高強度纖維增強，專用絕緣片可以在0.2-1.0mm的厚度內提供足夠的抗拉強度和抗穿刺性。例如，聚酰亞胺薄膜的抗拉強度超過100 MPa，而芳綸紙增強層進一步提高了抗撕裂能力。這使得絕緣片能夠適應自動化裝配中的卷繞、模切、貼放，并在車輛長期振動中保持完好。

三、專用絕緣片如何延長電池壽命并阻止熱失控？

電池包內部，熱失控的傳播往往從某個電芯的局部過熱開始。如果相鄰電芯之間沒有有效的隔熱屏障，熱量就會通過傳導、輻射甚至直接火焰蔓延到整個模組。

專用絕緣片的核心作用體現在三個層面：

• 電芯間隔離：在每個電芯的側面或底面放置絕緣片，即使某一電芯發生熱失控，絕緣片的高耐溫性和低導熱性也能延緩熱量傳遞，給電池管理系統（BMS）足夠的響應時間，啟動冷卻或斷開回路。

• 模組與箱體之間絕緣：電池模組與金屬箱體之間需要可靠的電氣隔離。絕緣片同時提供高壓絕緣和抗沖擊保護，防止車輛碰撞或振動導致短路。

• 高壓連接器與母線排覆蓋：在高壓回路中，絕緣片被切割成特定形狀，包裹裸露的銅排或連接器，避免意外觸碰或灰塵積累引起的爬電。

此外，多層復合結構（如聚酰亞胺+云母+硅膠涂層）能夠同時實現隔熱、絕緣、密封和減振。云母層在高溫下會膨脹形成陶瓷狀保護層，進一步阻擋火焰；硅膠涂層則提供防潮和化學穩定性，抵抗電解液泄漏的腐蝕。

根據國際能源署（IEA）2025年電動汽車展望報告，改進電池?zé)峁芾硎恰皽p少火災事故和延長電池組耐用性的決定性因素”。而專用絕緣片正是這一改進中不可替代的環節。

四、專用絕緣片 vs 標準薄膜：本質區別在哪里？

許多初次接觸的人會問：為什么不能用普通的PET或聚酰亞胺薄膜替代？

標準薄膜（如普通PI膜、PET膜）通常只滿足基礎絕緣和有限耐溫。它們可能通過擠出或流延工藝生產，沒有針對高壓、高溫、阻燃做專門配方。在電池包中長期使用，可能出現以下問題：高溫下收縮或軟化，失去絕緣間距；阻燃等級不足（如UL 94 V-2或HB級），遇火會持續燃燒；機械強度低，容易被電芯邊緣刺穿。

新能源汽車專用絕緣片則是多層復合的工程化產品。典型的層結構包括：

• 外層：聚酰亞胺或芳綸紙，提供耐溫和基礎絕緣；

• 中間增強層：云母紙或玻璃纖維布，提高抗電弧和抗撕裂能力；

• 涂層：硅膠或陶瓷涂層，增強防潮、阻燃和表面附著力。

這種結構使得專用絕緣片在厚度僅0.3mm時，就能同時滿足UL 94 V-0、≥15 kV/mm介電強度、150°C連續耐溫以及抗振動沖擊的要求。而標準薄膜往往只能做到其中一項。

因此，在新能源汽車的高壓電池和電力電子系統中，專用絕緣片不是“可選項”，而是“必選項”。

五、實際應用場景與制造工藝

專用絕緣片被廣泛應用于以下部位：

• 電芯與電芯之間：防止熱失控傳播，同時允許一定導熱，平衡電芯溫度。

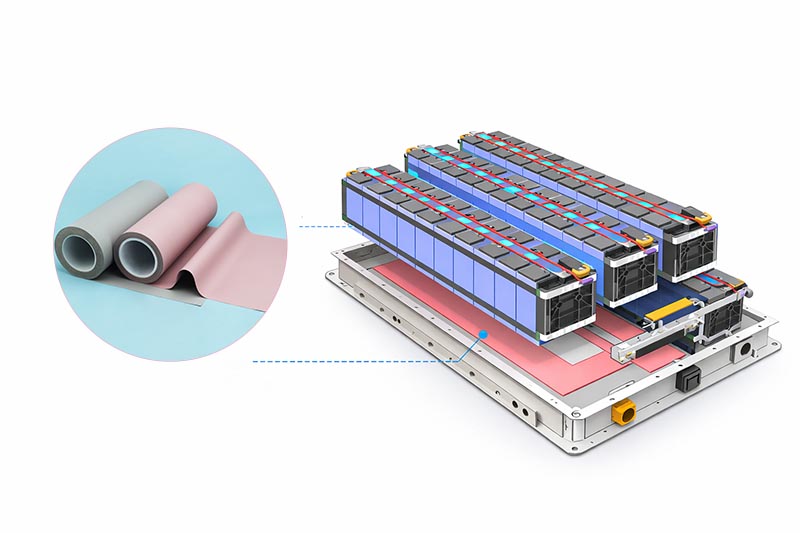

• 模組與冷卻板之間：提供電氣絕緣，同時將熱量傳遞給冷卻系統。

• 電池包上蓋與電芯頂部：防止上蓋受壓變形后接觸高壓部件。

• 逆變器與電機控制器內部：隔離功率模塊與散熱器，保護驅動電路。

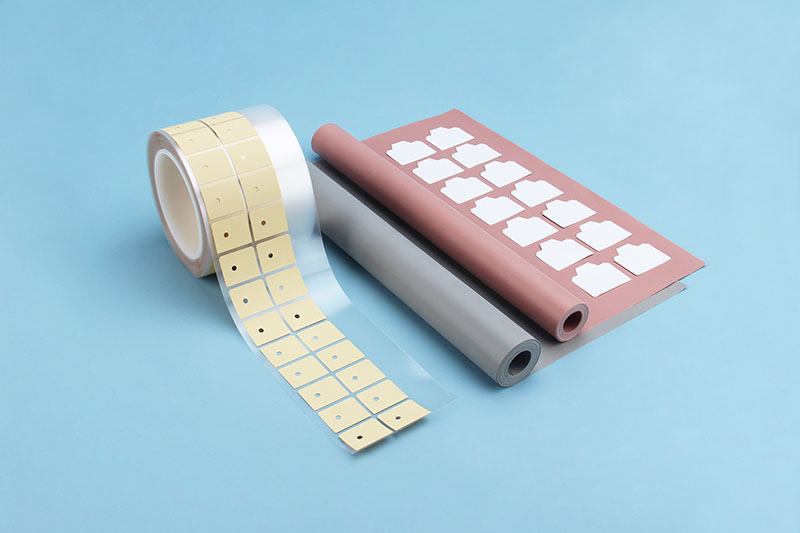

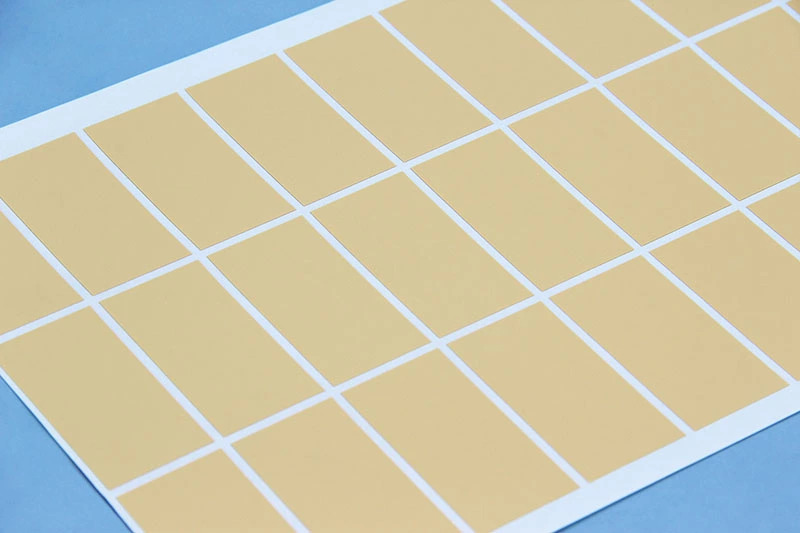

在生產工藝上，專用絕緣片通常以卷料形式供應，經過精密模切或激光切割成特定形狀，然后通過背膠或機械壓緊方式裝配。對于大批量生產，卷料配合自動貼裝機可以顯著提高效率。

供應商需要提供完整的測試報告，包括：ASTM D149介電強度、ASTM E1461導熱系數、UL 94阻燃等級、以及高溫老化后的性能保持率。同時，RoHS和REACH合規也是進入全球供應鏈的必備條件。

新能源汽車的普及，不僅是動力形式的變革，更是對材料科學的嚴峻考驗。專用絕緣片看似只是電池包中的一層薄膜，卻承擔著熱、電、火、力多重防護的重任。它把熱失控的“多米諾骨牌”從一觸即發，變成逐級可控。

對于電池廠商和整車企業而言，選擇經過驗證的專用絕緣片，不僅是對產品安全性的承諾，更是對每一位用戶生命財產的負責。當每一片絕緣片都嚴格符合標準，電池包才能真正做到“冷靜”又“安全”，支撐新能源汽車駛向更遠的未來。
