高功率激光器導熱墊片選型指南

在高功率激光器系統中，熱管理是決定設備穩定性、光束質量和壽命的關鍵環節。激光二極管、增益介質、驅動電路等核心部件在連續或脈沖工作時產生大量熱量，若不能及時導出，輕則輸出功率下降、波長漂移，重則燒毀芯片、造成整機報廢。而連接發熱元件與散熱器的導熱墊片，正是這道熱路徑上的“咽喉要道”。

為什么高功率激光器需要專用導熱墊片？

與普通電子設備不同，高功率激光器對散熱有幾個特殊要求：

  · 熱流密度極高：激光二極管芯片尺寸小，功率可達幾十瓦甚至上百瓦，熱流密度遠超CPU等常規器件。

  · 溫度敏感性極強：激光器的輸出波長、效率與結溫密切相關，每升高1°C都可能影響光譜純度。

  · 長期穩定性要求苛刻：工業激光器往往連續運行數小時甚至24小時不間斷，導熱材料必須耐受反復熱循環而不失效。

  · 電氣絕緣不可忽視：驅動電路和激光二極管附近存在高壓，導熱墊片需同時提供可靠的電氣隔離。

普通導熱硅脂在高溫下可能干涸、泵出，導致接觸失效；而設計得當的導熱墊片因其固態、抗振、易安裝、性能穩定等優勢，正成為高功率激光器熱管理的優選方案。

導熱墊片如何提升激光器散熱效率？

導熱墊片的核心作用就是降低發熱元件與散熱器之間的接觸熱阻。實際接觸面存在大量微觀空隙，空氣的熱導率極低（約0.026 W/m·K），嚴重阻礙熱流。導熱墊片利用其柔韌性填充這些空隙，形成連續導熱通路。

研究表明，使用合適的導熱墊片，可將激光二極管與散熱器之間的熱阻降低30%–40%，直接帶來結溫下降、輸出穩定和壽命延長。

不同材料的導熱墊片表現各異：

  · 硅膠基墊片（導熱系數1–15 W/m·K）：柔性好、絕緣，適合中等功率激光器。

  · 石墨烯復合墊片（導熱系數75–90 W/m·K）：面內導熱極佳，適合需要橫向均溫的場合。

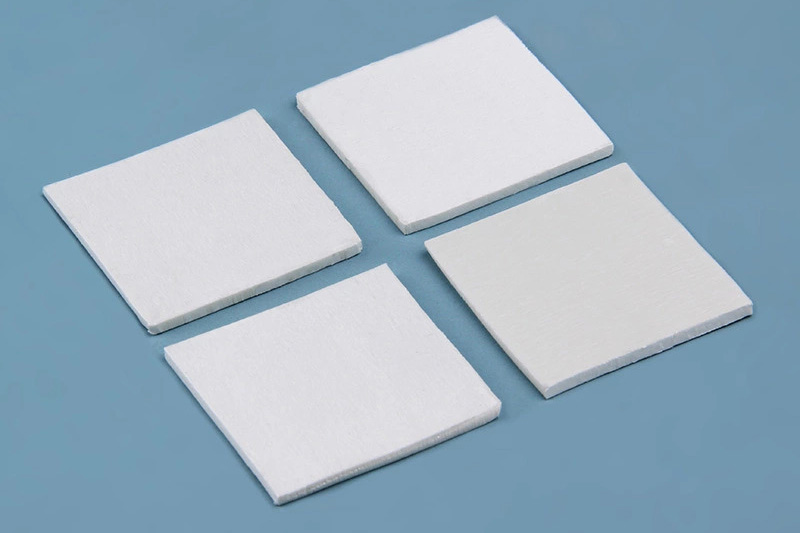

  · 陶瓷填充氮化硼墊片（導熱系數15–20 W/m·K）：兼具導熱與絕緣，平衡性能。

應對熱循環與振動：復合墊片的粘附可靠性

高功率激光器在工作時反復開關機，溫度在室溫與高溫之間循環。這種熱循環會引起材料膨脹收縮，若導熱墊片與散熱器之間的粘接力不足，就可能出現分層、移位，甚至完全脫離接觸。

優質復合墊片通過三層結構解決這一問題：

  · 彈性芯層（硅膠基體）：保持可壓縮性，適應公差。

  · 增強相（陶瓷填料）：抵抗開裂，穩定厚度。

  · 表面處理：提高與金屬散熱器的粘附力，降低分層風險。

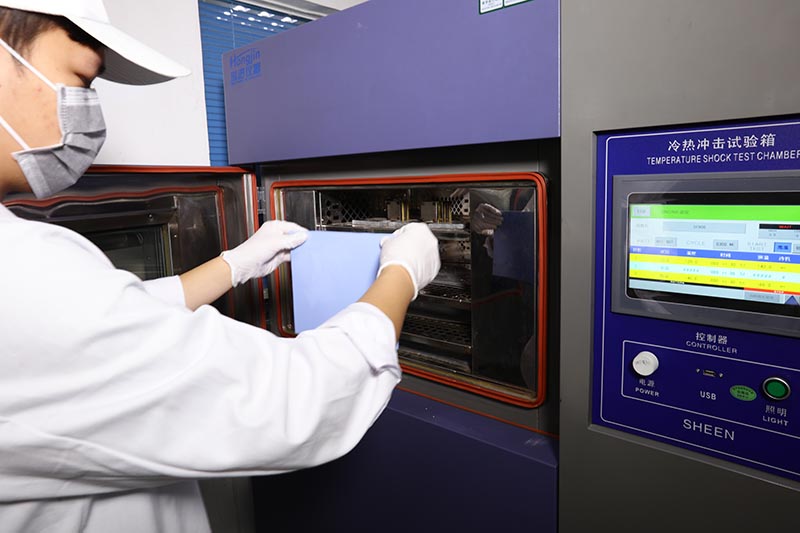

在?40°C到125°C的冷熱沖擊測試中，合格的激光器導熱墊片應能保持位置和導熱性能不變，這是激光器長期可靠運行的基礎。

光學模塊的貼合難題：相變薄膜的優勢

緊湊型激光光學模塊內部空間有限，不同元件的高度公差導致裝配間隙不一致。傳統的固態墊片可能在某些區域接觸不充分，留下空氣隙。

相變材料（PCM）薄膜提供了一種智能解決方案：室溫下為固態片材，方便貼裝；當激光器達到工作溫度（通常45–60°C）時，材料軟化，像導熱硅脂一樣流動，完美填充微隙，形成極低熱阻的界面。而且它不會像硅脂那樣泵出，長期穩定性更好。對于高精度光學模塊，相變薄膜是理想的熱界面材料。

電氣絕緣：高介電強度確保安全

高功率激光器的驅動電源往往涉及數百伏甚至更高的電壓。導熱墊片不僅需要導熱，還必須提供可靠的電氣絕緣，防止電流泄漏到散熱器或外殼。

選型時重點關注：

  · 介電強度（kV/mm）：越高越耐壓。

  · 體積電阻率（Ω·cm）：越高漏電越小。

  · 擊穿電壓裕量：至少為工作電壓的2倍。

陶瓷填充硅膠墊片在導熱和絕緣之間取得了良好平衡，適合激光器內部功率電子與光學器件的混合集成。

導熱墊片 vs 導熱硅脂：為什么墊片更適合激光器？

對于高功率激光器這種連續運行、難以頻繁維護的設備，固態導熱墊片顯然更具優勢。

選型要點與實戰建議

綜合以上分析，為高功率激光器選擇導熱墊片時，建議按以下步驟進行：

  1. 確定熱源功率與允許溫升：計算所需導熱系數下限。

  2. 測量安裝間隙與公差：選擇墊片厚度略大于最大間隙，確保壓縮率在20%–40%之間。

  3. 評估工作溫度范圍與熱循環次數：要求供應商提供?40°C~125°C熱循環老化測試數據。

  4. 確認電氣絕緣要求：根據激光器內部電壓等級，選擇足夠介電強度的材料。

  5. 考慮裝配工藝：大批量生產優選模切墊片，小批量可選用卷料裁切。

  6. 驗證可靠性：上機實測溫度分布，確認熱點消除效果。
