低溫相變導熱片 vs 導熱墊片：誰才是高功率電子散熱的最優解？

低溫相變導熱片 vs 導熱墊片：誰才是高功率電子散熱的最優解？

在電子設備性能不斷攀升的今天，散熱早已不是“加個風扇、貼塊墊片”那么簡單。尤其是當設備內部空間越來越緊湊、功率密度越來越高時，熱界面材料（TIM）的選擇直接決定了產品的長期可靠性與市場口碑。

導熱墊片是很多工程師的老朋友——價格透明、裝配方便、電絕緣性好，但面對CPU、GPU、功率模塊等高頻高熱場景，它往往顯得有些力不從心。而近年來，低溫相變導熱片作為一種介于固體與液體之間的新型熱界面材料，正在被越來越多的一線廠商關注并采用。

一、導熱墊片的常見類型

導熱墊片看起來簡單，但不同填料和基材決定了它們各自適合的工況。

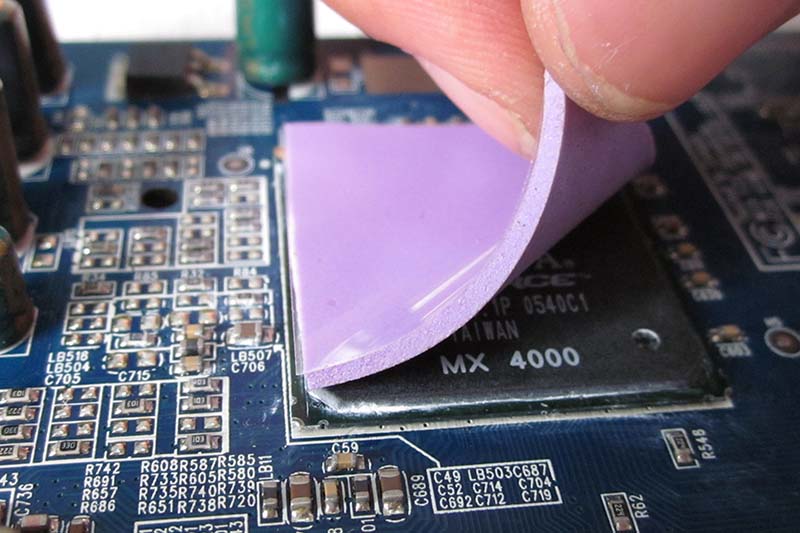

  · 硅基導熱墊片：柔軟、彈性好、耐高壓擊穿，非常適合對電絕緣要求高、芯片表面不平整的場景。缺點也很明顯——導熱系數一般（通常在1~15 W/m·K之間），厚度較厚（0.5mm起步），熱阻偏高。

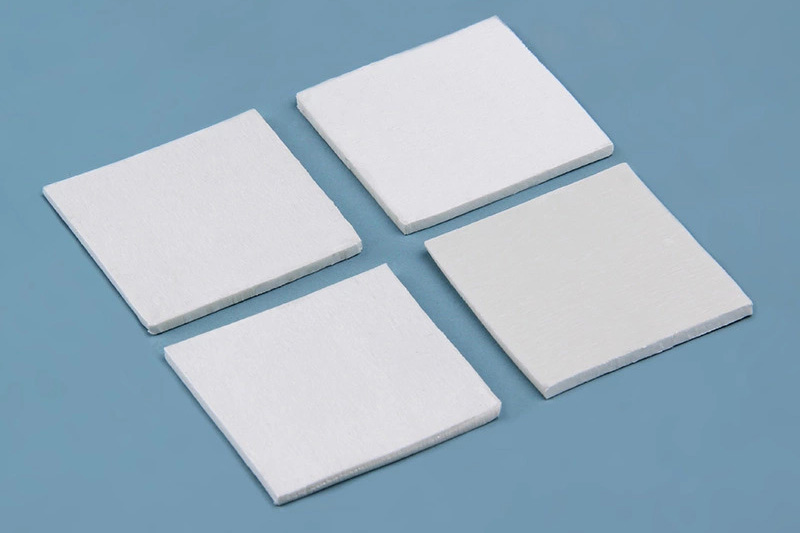

  · 陶瓷填料墊片（如氮化硼、氮化鋁）：導熱性能更好，同時保持絕緣性，適合汽車ECU、工業控制板等需要兼顧導熱與耐壓的場合。

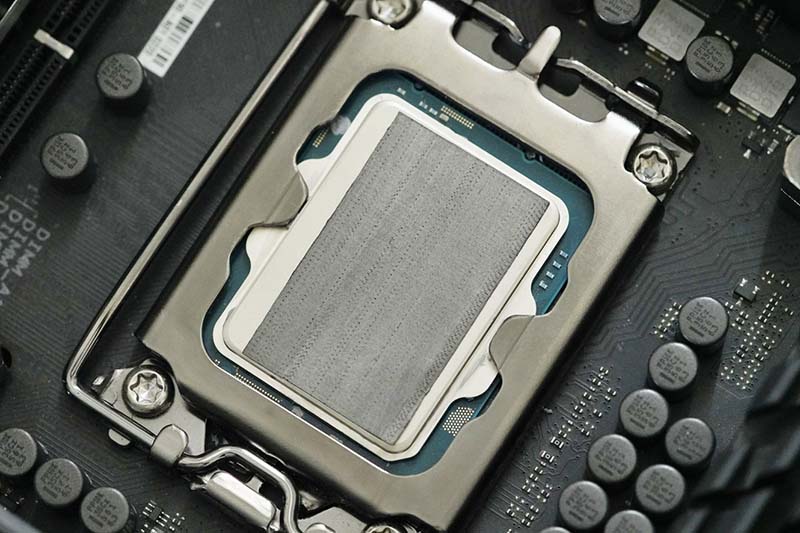

  · 石墨烯墊片：高導熱性能，適合智能手機、SSD等空間極度受限的產品，能快速將熱量鋪開。

  · 間隙填充墊片：卷料或模切件，主要用于橋接大公差裝配，保證接觸。

這些墊片的共同優點是容錯率高、裝配快、成本可控，尤其適合對散熱要求不是極致苛刻、但對生產節奏和穩定性要求很高的消費電子和工業控制領域。盛元在與客戶的合作中也發現，很多產線仍然偏愛墊片，因?yàn)樗安蝗菀壮鲥e(cuò)”。

但問題在于：當熱流密度超過30~50W、或者設備需要頻繁經歷高低溫循環時，墊片的熱阻往往成為瓶頸。這時候，就需要一種更“聰明”的材料——低溫相變導熱片。

二、低溫相變導熱片的四大核心優勢

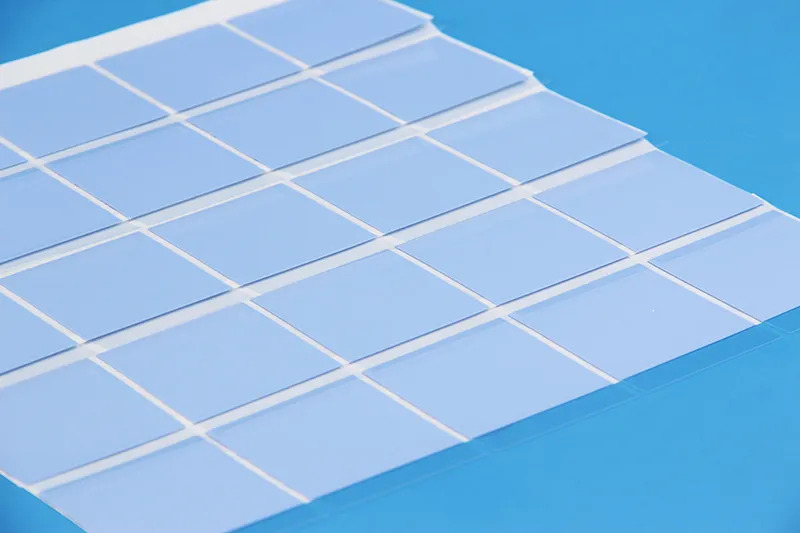

相變導熱片的工作原理并不復雜：它在常溫下是固體薄片，便于貼裝；當溫度上升到設定值（比如45~60℃）時，材料軟化甚至微流動，像液態導熱膏一樣填滿微米級的空隙，從而大幅降低接觸熱阻。而一旦溫度回落，它又會恢復固態，不易泵出。

基于這一特性，低溫相變導熱片在以下四個方面明顯優于普通導熱墊片。

1. 超薄的界面厚度，極低的熱阻

普通導熱墊片即使壓縮后，厚度也通常在0.3mm以上。而相變片在熔融后可以被壓至10μm甚至更薄（實驗室條件下可低至6~8μm），對應的熱阻可以做到0.1°C·cm2/W以下，遠優于墊片的0.35甚至更高。

對于CPU、GPU、AI加速芯片這類高密度熱源，每降低一度結溫都意味著更高的可靠性和更長的壽命。盛元為客戶提供的低溫相變片方案，常在高性能計算板上取得明顯優于墊片的實測效果。

2. 優異的潤濕性與附著力

相變片在達到相變溫度后會“主動”鋪展開來，潤濕芯片和散熱器表面，排出空氣，形成幾乎無縫的接觸。這種對微觀不平整的適應性是剛性墊片難以做到的。

用工程師的話說：它工作的時候像液體，休息的時候像固體。既保證了大面積接觸，又不會像導熱膏那樣隨時間干涸或流失。

3. 寬的工作溫度范圍，適應嚴苛環境

從汽車電子的冷啟動（-40℃）到數據中心滿載運行（150℃），低溫相變導熱片在很寬的溫度區間內保持穩定的導熱性能。普通墊片在極端低溫下可能變硬、接觸不良，在長期高溫下則可能老化收縮；而相變片經歷反復熱循環后仍然能恢復形態，這就為車規級和戶外設備提供了可靠保障。

4. 優異的循環穩定性與長期可靠性

這是相變片最被低估的一個優點。很多工程師擔心“相變材料反復融化凝固會不會失效？”——實際上，優質的低溫柔性相變片經過數千次熱循環測試后，其熱阻和界面接觸質量依然穩定。

盛元在電信設備、服務器電源模塊中的長期跟蹤數據顯示，采用低溫相變片的方案，三年以上的故障率明顯低于使用普通墊片或?qū)岣嗟膶?duì)照組。

三、直接對比：低溫相變片 vs. 導熱墊片

簡單總結：如果追求生產速度和低成本容忍度，墊片仍然是不錯的選擇；但如果每一度溫升都影響產品競爭力，低溫相變片才是更專業的答案。

四、典型應用場景：哪里最需要低溫相變片？

功率電子與電源模塊

IGBT、MOSFET等功率器件在開關過程中會產生尖銳的熱脈沖。普通墊片反應慢，容易導致結溫瞬時超標。低溫相變片在較低溫度就開始軟化，提前介入，降低接觸熱阻，同時抗泵出能力強，不會在振動環境下被擠出間隙。盛元為多家逆變器、充電樁廠商提供的相變片方案，有效降低了熱失效比例。

LED照明

高功率LED燈具內部空間緊湊，芯片密集排列。如果界面材料激活溫度太高，等它軟化時，LED可能已經經歷了多次熱沖擊。低溫相變片在較低溫度（如45℃）開始變化，正好匹配LED的正常工作溫度區間，幫助穩定結溫，減緩光衰，延長整燈壽命。

數據中心與電信設備

服務器CPU、GPU、AI加速卡幾乎7×24小時運行，熱管理直接關系到PUE和宕機率。低溫相變片能長期保持低熱阻，且不會像導熱膏那樣出現“干裂”或“泵出”，因此越來越多的大型數據中心開始指定相變片作為標準導熱界面材料。

五、如何正確選擇低溫相變導熱片？五個步驟

選型不是看一個導熱系數就完事。以下五個環節缺一不可。

第一步：評估實際熱流密度與允許接觸熱阻。先算清你的芯片最大發熱功率和允許的結溫溫升，反推所需要的界面熱阻。舉例：50W的CPU，若允許界面溫差5℃，則熱阻需低于0.1°C·cm2/W——這已經超出多數墊片的能力范圍，必須考慮相變片。

第二步：匹配相變溫度點。相變溫度應略高于設備正常工作時的界面溫度，一般設在45~60℃之間。太低會導致存儲和使用中意外融化（污染器件），太高則起不到提前緩沖的效果。盛元提供多個相變溫度點的材料供客戶實際測試匹配。

第三步：選擇材料組成——聚合物基體還是石蠟基。聚合物基體抗泵出能力更強，適合振動多的環境（如車載、工控）；石蠟基潤濕性極佳，適合大尺寸芯片或粗糙表面。經驗豐富的供應商會給出明確建議。

第四步：確認制造與裝配要求。相變片對存儲溫度有一定要求（避免高溫），模切公差、離型膜剝離力、貼片機拾取方式等都會影響量產良率。提前與盛元這樣的專業制造商溝通，可以避免后續產線麻煩。

第五步：驗證熱循環與潤濕性。不要只看初始熱阻，要拿到500次甚至1000次熱循環后的數據。優秀的低溫相變片應該保持性能不衰減。此外，可以在實際裝配后拆開觀察相變材料是否均勻鋪展——沒有氣孔、沒有干區才是合格。

熱界面材料的選擇，本質上是在熱性能、可靠性、可制造性和成本之間做平衡。導熱墊片依然會在很多場景中發揮作用，但當你的產品面臨更高的功率密度、更嚴苛的環境要求和更長的保修承諾時，低溫相變導熱片顯然是一個更專業、更長遠的選項。
