5G基站正在城市的天際線上快速鋪開。更高的頻段、更大的帶寬、更密集的天線陣列，這些技術升級帶來了用戶體驗的飛躍，也給設備散熱帶來了前所未有的壓力。

5G基站射頻前端主要包括功率放大器（PA）、濾波器、天線等關鍵組件，其中功率放大器是主要的熱源。相比4G，5G基站的射頻模塊面臨更嚴苛的散熱挑戰：功率密度更高、集成度更緊、設備內部空間寸土寸金。更棘手的是，這些設備往往部署在樓頂、鐵塔等戶外環境。基站PA面臨極端熱條件，常超過125–150°C。傳統風冷方案在如此嚴苛的工況下已捉襟見肘。

石墨導熱墊片正在成為越來越多5G設備制造商的選擇。東莞市盛元新材料科技有限公司（品牌：盛恩）在石墨導熱材料領域擁有成熟的配方設計與規模化生產能力，其石墨烯導熱墊片已批量應用于5G宏基站、AAU（有源天線單元）及射頻模塊的散熱設計中。

一、5G基站面臨的熱管理挑戰

5G基站的發熱源高度集中。射頻前端中，功率放大器（PA）是最大的發熱源，它負責將基帶信號放大到足夠功率發射出去，在這個過程中，大部分電能轉化為熱量。單個功率放大器的能效必須極高，以降低整個基站系統的功耗和散熱需求。

與此同時，5G基站通常采用大規模多入多出天線陣列，單個基站內集成度極高。幾十甚至上百個收發通道擠在有限的空間內，熱量密度急劇攀升。在緊湊的結構限制下，留給散熱系統的空間非常有限。一邊是越來越多的熱量要散出去，一邊是越來越小的空間讓散熱無計可施，這就是5G基站熱管理的核心矛盾。基站PA功耗通常占無線電單元總功耗的約75%，PA的散熱效率直接決定了整機的散熱壓力與運營成本。

傳統導熱膏雖然初始導熱性能尚可，但在戶外基站的嚴苛工況下，其短板暴露得尤為明顯：

• 泵出失效：基站設備常年經歷晝夜溫差和季節更替，反復的熱脹冷縮會將導熱膏逐漸“擠出”接觸區域，界面熱阻不斷增大。

• 干涸老化：長期高溫下，導熱膏中的硅油揮發，膏體干涸硬化，導熱能力逐年衰減。

• 污染風險：含硅導熱材料在高溫下釋放的硅氧烷小分子，可能在射頻連接器或光模塊上冷凝沉積，影響信號質量。

二、石墨烯導熱墊片：為5G設備量身定制的散熱方案

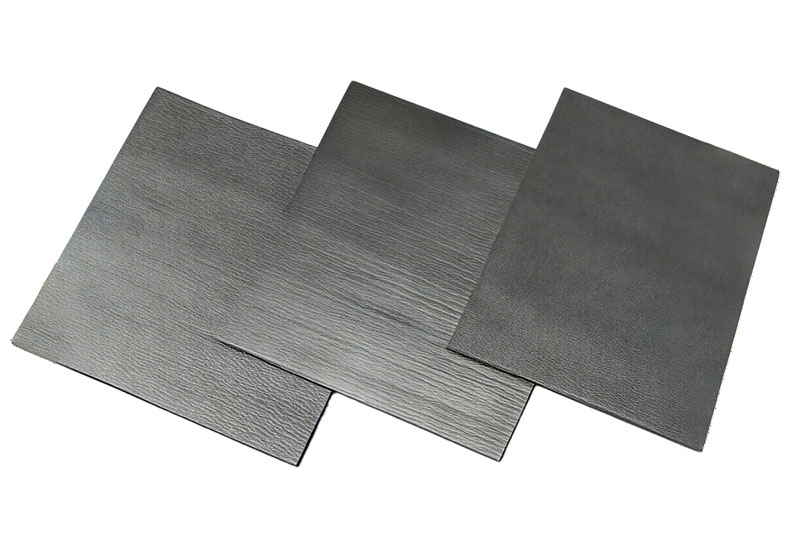

石墨導熱墊片針對5G設備的散熱痛點，提供了系統性的解決方案。它以高取向石墨或石墨烯為導熱核心，通過垂直取向技術構建起高效的導熱通道。

1. 垂直取向超高導熱，快速導出熱量

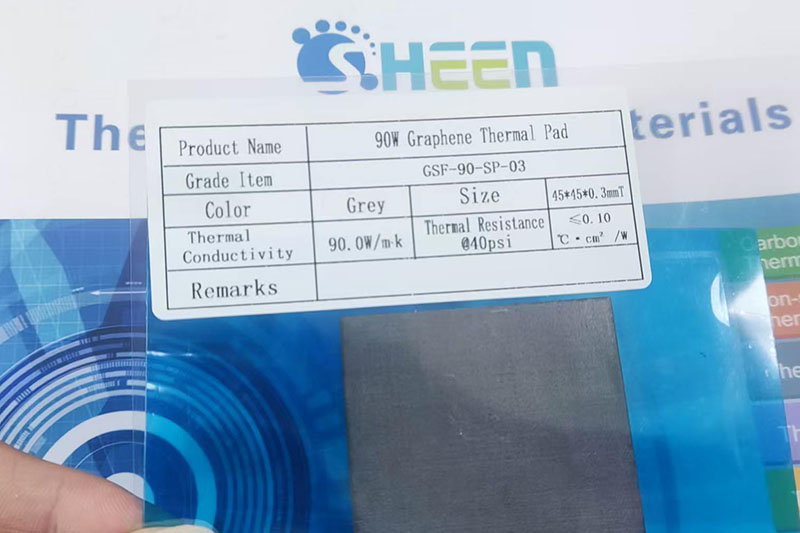

高取向石墨的面內導熱系數可達900~1500 W/m·K，東莞市盛元新材料科技垂直取向石墨烯導熱墊片導熱系數可達90 W/m·K，在5G功率放大器和SoC的密集熱流場景中，這種導熱能力能夠?qū)⑿酒砻娴臒崃靠焖賯鬟f至散熱結構，有效提升散熱效率。

實測數據顯示，在相同的5G射頻模塊中，采用石墨烯導熱墊片可使PA結溫降低10~15°C。對于基站PA這種長期處于125-150°C極端熱條件下的器件而言，這10~15°C的溫差直接轉化為更高的可靠性和更長的使用壽命。

2. 抗泵出，長期穩定

石墨烯導熱墊片是固態片材，不依賴流體填充界面。在反復的熱循環中，它不會像導熱膏那樣被擠出接觸區域。經過1000次以上熱循環（-40°C~125°C）測試后，其界面熱阻變化極小，導熱性能保持穩定。對于需要7×24小時不間斷運行的5G基站而言，這種長期穩定性意味著更少的現場維護和更低的運營成本。

3. 無硅污染，保護射頻性能

石墨烯導熱墊片不含硅油成分，從根本上杜絕了硅氧烷揮發對射頻模塊和光模塊的污染風險。在5G高頻段（FR1和FR2）的精密射頻系統中，這一特性尤為重要——任何微量的表面污染都可能導致信號損耗或相位偏移。

4. 安裝便捷，適配產線

石墨烯導熱墊片是剝貼即用的固態片材，無需像導熱膏那樣精確控制涂抹量和均勻度。對于追求產線效率和一致性的5G設備制造商而言，這一差異直接轉化為更低的不良率和更高的產出。

三、哪些5G設備最適合石墨烯導熱墊片？

功率放大器（PA） ：PA是5G基站最主要的發熱源。石墨烯導熱墊片可直接貼附于PA芯片與散熱器之間，將熱量快速導出。

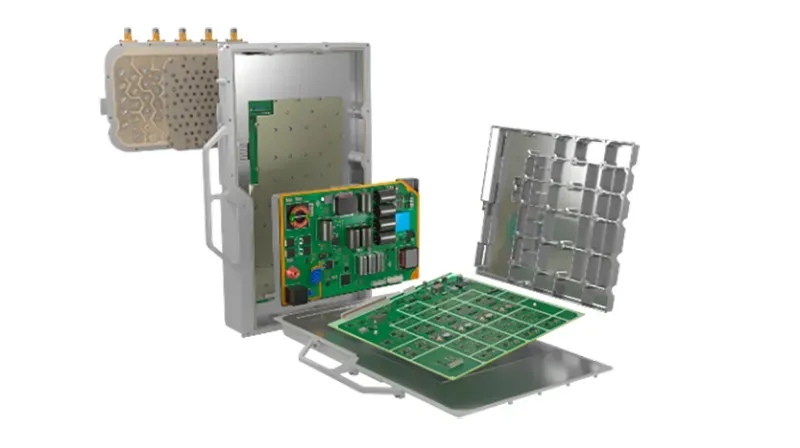

射頻模塊：緊湊的射頻模塊內部，多個收發通道和集成電路緊密排列。石墨烯導熱墊片可在有限空間內實現高效熱擴散，同時避免硅污染對射頻性能的影響。

基帶處理器：5G基帶處理器承擔著高速數字信號處理任務，功耗同樣不容忽視。石墨烯導熱墊片可有效降低SoC結溫，減少熱降頻事件。

天線陣列：大規模MIMO天線陣列包含大量有源元件，熱量分布不均會影響陣列增益和波束成形精度。大面積石墨烯導熱片可將熱量快速沿厚度方向傳遞至至整個背板，避免熱量擁堵形成熱點。

四、選型與使用建議

如果您正在為5G設備評估石墨烯導熱墊片方案，以下幾點值得關注：

• 關注導熱能力：石墨的天然各向異性能力使其面內導熱高，而石墨烯的垂直取向使其熱量能夠沿厚度方向高效傳遞。

• 厚度匹配：根據界面間隙選擇合適厚度（通常0.03~0.3mm），確保裝配后與芯片和散熱器緊密貼合。

• 壓縮率控制：裝配壓力應適中，過大可能損傷芯片，過小則接觸不充分。建議控制在20%~40% 壓縮率范圍內。

• 長期可靠性驗證：要求供應商提供熱循環測試數據（-40°C~125°C、1000次以上），確認材料在反復熱應力下性能不衰減。

5G基站的散熱挑戰不會消失，只會隨著頻段升高、功率增大而愈發嚴峻。在戶外嚴苛環境中，傳統導熱膏的短板正在被越來越多的工程師所認識。石墨烯導熱墊片以其超高導熱、長期穩定、無硅污染的特性，正在從備選方案走向標準配置。

東莞市盛元新材料科技有限公司（品牌：盛恩）在石墨導熱材料領域擁有從材料配方→片材成型→精密模切的完整制造能力，產品已廣泛應用于5G宏基站、AAU、小基站等場景。如果您正在為5G設備的散熱可靠性而煩惱，歡迎聯系盛元科技獲取專業選型建議與測試樣品。
